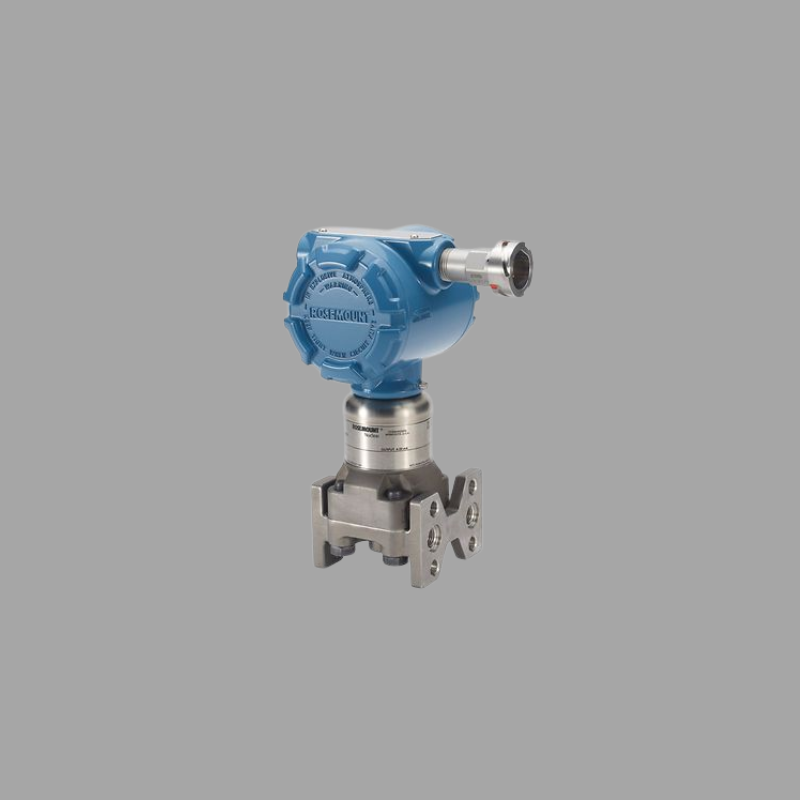

Emerson Rosemount 3152K Nükleer Basınç Vericisi 4-20mA HART IP66

Rosemount 3152K, nükleer güç uygulamaları için basınç ölçüm teknolojisinin zirvesini temsil eder ve özellikle dünya çapındaki nükleer santrallerdeki emniyetle ilgili sistemlerin zorlu taleplerini karşılamak üzere tasarlanmıştır. Bu olağanüstü basınç vericisi, Emerson'ın kanıtlanmış diferansiyel basınç ölçüm teknolojisini, kritik nükleer uygulamalarda eşsiz güvenilirlik ve performans sağlamak için kapsamlı nükleer niteliklerle birleştirir. Katı nükleer endüstri standartlarına uygun olarak tasarlanan 3152K, hem konvansiyonel hem de gelişmiş reaktör tasarımları için temel basınç, seviye ve akış ölçümleri sağlar ve ölçüm bütünlüğünün doğrudan tesis güvenliğini ve operasyonel verimliliği etkilediği sistemlerde güvenilir bir bileşen olarak hizmet verir.

Rosemount 3152K, emniyetle ilgili uygulamalar için uygun hale getiren kapsamlı nükleer nitelikleri ve sertifikaları ile öne çıkar. Verici, nükleer santraller için 1E Sınıfı ekipmanların nitelendirilmesi için IEEE 323-1974/1983/2003 ve IEEE 344-1975/1987/2004 standartlarının gereksinimlerini karşılar. Ölçüm bütünlüğünü ve yapısal bütünlüğü korurken, güvenli kapatma depremi (SSE) koşullarına dayanacak şekilde titiz sismik testlerden geçmiştir. Tasarım, 10 CFR 50 Ek B kalite güvence standartlarının gereksinimlerine uygundur ve ASME NQA-1 kalite güvence programları kapsamında üretilmektedir. Ek olarak, verici, nükleer hizmette tipik olarak karşılaşılan radyasyon maruziyeti, nem, sıcaklık ve basınç koşulları için çevresel yeterlilik gereksinimlerini karşılar. Bu kapsamlı nitelikler, 3152K'nin, soğutucu kaybı kazaları (LOCA) ve yüksek enerjili hat kırılmaları (HELB) dahil olmak üzere tasarım bazlı kaza koşulları altında emniyet fonksiyonlarını yerine getirmesini sağlar.

3152K, olağanüstü doğruluk ve uzun süreli kararlılık sağlayan tek kristalli silikon sensöre sahip, Rosemount'un kanıtlanmış kapasitif silikon sensör teknolojisini kullanır. Sensör, aralarında bir algılama diyaframı bulunan iki kondansatör plakasından oluşur; burada proses basıncı diyaframın sapmasına neden olur ve kapasitansı değiştirir. Bu teknoloji, kalibre edilmiş açıklığın ±0,075%'ine kadar referans doğruluğu ve yılda ±0,1% URL'den daha iyi uzun süreli kararlılık ile olağanüstü performans sunar. Verici, statik basınç ve sıcaklık değişimlerinin etkilerini en aza indiren, tüm çalışma aralığında güvenilir performans sağlayan benzersiz bir sensör tasarımına sahiptir. Elektronik, değişen çevresel koşullara rağmen ölçüm doğruluğunu koruyan gelişmiş sinyal işleme ve dijital kompanzasyon algoritmaları içerir. Cihaz, hem analog kontrol yeteneği hem de gelişmiş teşhis ve konfigürasyon için dijital iletişim sağlayan HART 7 protokolü ile 4-20 mA analog sinyal dahil olmak üzere çoklu çıkış seçenekleri sunar.

Rosemount 3152K, aşırı çevresel koşullara dayanacak şekilde tasarlanmış ağır hizmet tipi paslanmaz çelik bir muhafaza içeren, nükleer sınıf yapının en yüksek standartlarına göre üretilmiştir. Vericinin muhafazası, IP66/NEMA 4X çevresel koruma sağlar ve kaza koşulları altında bütünlüğü korumak üzere tasarlanmıştır. Tüm ıslak parçalar, nükleer sınıf 316L paslanmaz çelikten yapılmıştır ve aşındırıcı uygulamalar için isteğe bağlı olarak Islak parçalar: mevcuttur. Cihaz, proses sızıntısını önleyen kaynaklı bir sensör izolasyon sistemi, gelişmiş güvenilirlik için yedekli sensör teknolojisi ve bileşen arızası durumunda çıkışı önceden tanımlanmış bir güvenli duruma yönlendiren arıza tespit devresi dahil olmak üzere çoklu emniyet artırıcı özellikler içerir. Tasarım, uzun süreli radyasyon maruziyeti altında kararlılıkları için seçilen malzemeler ve enstrümanın nitelikli ömrü boyunca performansı sağlamak için test edilen bileşenlerle radyasyon direncine yönelik özel hususları içerir.

3152K, nükleer güç uygulamalarında, tesis genelinde kritik fonksiyonlara hizmet ederek dikkate değer bir çok yönlülük sergiler. Reaktör soğutma sistemleri, buhar jeneratörü seviyeleri, muhafaza binası basınç izleme ve acil durum çekirdek soğutma sistemleri için hassas basınç ölçümü sağlar. Verici, yakıt ikmali su depolama tankları, kimyasal hacim kontrol sistemleri ve kullanılmış yakıt havuzu izlemesinde eşit derecede etkilidir. Akış ölçüm uygulamaları için ana buhar hatlarında, besleme suyu sistemlerinde ve emniyet enjeksiyon sistemlerinde hizmet verir. Verici, yüksek radyasyon alanları, yüksek sıcaklık konumları ve yüksek titreşime maruz kalan alanlar dahil olmak üzere zorlu ortamlarda kurulumu destekler. Kompakt tasarımı, esnek montaj seçeneklerine izin verirken, sağlam yapı, doğrudan proses hatlarına veya uzaktan conta sistemlerine monte edilip edilmediğine bakılmaksızın güvenilir performans sağlar. Cihaz, tam vakumdan 4000 psi'ye kadar geniş çalışma aralıklarında ve -40°F ila 250°F (-40°C ila 121°C) sıcaklıklarda performansını korur ve özel uygulamalar için genişletilmiş aralıklar mevcuttur.

Gelişmiş teşhis

öngörücü bakımı sağlar.
