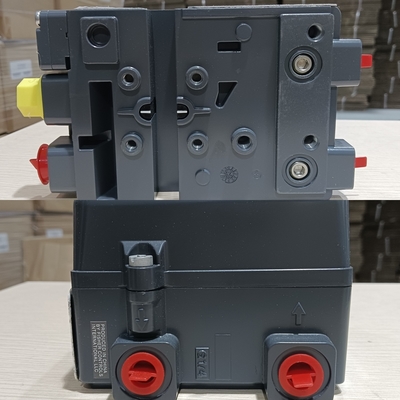

DVC2000 Fisher Valve Positioner 4-20mA HART 20-100 Psi

FIELDVUE DVC2000 dijital valf kontrolörü, kullanımı kolay, kompakt ve kolay montaj için tasarlanmıştır. 4-20 mA giriş sinyalini, kontrol vanası aktüatörünü besleyen bir pnömatik çıkış sinyaline dönüştürür. Enstrüman kurulumu, kapalı bir basma düğmesi ve sıvı kristal ekran (LCD) arayüzü ile gerçekleştirilir. Arayüz, iki dil paketi seçeneğinde mevcut olan çoklu dilleri destekler. DVC2000, iki aşamalı bir pozisyoner tasarımı kullanır. Ön amplifikatör aşaması, giriş sinyalindeki küçük değişikliklere duyarlılık için yüksek statik kazanç sağlar. Güç amplifikatörü aşaması, üstün dinamik performansı minimum kararlı durum hava tüketimiyle birleştirerek aktüatöre doğru miktarda hava sağlar.

Çalışma Prensibi DVC2000 (şekil 1 ve 2), 4-20 mA bir set noktası alır ve aktüatöre hava çıkışını artırarak veya azaltarak vanayı konumlandırır. Giriş sinyali, elektrik gücü ve set noktasını aynı anda sağlar. 4-20 mA sinyali, bükümlü bir tel çifti aracılığıyla terminallere yönlendirilir. Ünitenin ana kartı, sürekli olarak bir dijital kontrol algoritması çalıştıran bir mikroişlemci içerir. Bu algoritma, I/P dönüştürücüsüne bir “sürücü sinyali” üretir. I/P dönüştürücü tertibatı (veya ön amplifikatör), besleme basıncına bağlanır ve elektronik “sürücü sinyalini” bir pnömatik “basınç sinyaline” dönüştürür. Bu basınç sinyali, pnömatik röle tertibatının girişidir. Röle (veya güç amplifikatörü) de besleme basıncına bağlanır ve I/P dönüştürücüsünden gelen küçük basınç sinyalini, aktüatör tarafından kullanılan daha büyük bir basınç çıkış sinyaline yükseltir. Aktüatöre giden röle çıkış basıncındaki değişiklik, vananın hareket etmesine neden olur. İki röle seçeneği vardır. Düşük basınç rölesi, 3,5 bar'dan (50 psi) daha az besleme havası gerektiren aktüatörlerle çalışır. Yüksek basınç rölesi, 3,5 ila 7,0 bar (50 ila 100 psi) besleme havası gerektiren aktüatörlerle çalışır. Vana konumu, bağlantısız geri besleme sistemi aracılığıyla algılanır. Hareket sensörü, kontrol algoritmasında kullanılan bir hareket geri besleme sinyali sağlamak için baskılı kablo kartına elektriksel olarak bağlanır. Vana, doğru konuma ulaşılana kadar hareket etmeye devam eder.

• Hızlı teslimat
  Yaygın parçalar için, malları 3 gün içinde teslim edebiliriz
• Orijinal ürünler
  Sattığımız tüm ürünler orijinal üreticiden gelmektedir. Teslimatı tamamladığımızda tüm üretici belgelerini sunacağız.
• Kalite Güvencesi
• Teknik Destek
  Denetim, onarım ve bakımı içeren her türlü teknik desteği sağlayabiliriz.
• Hızlı yanıt
  Çalışanlarımız 24 saat çevrimiçi kalacak ve sorunuzu çok hızlı bir şekilde yanıtlayacaktır.

Xiangjing (Şanghay) Mekanik ve Elektrik Teknoloji A.Ş., Ltd.

Xiangjing (Şanghay) Mekanik ve Elektrik Teknoloji A.Ş., Ltd. ağırlıklı olarak deniz mühendisliği, petrol ve gaz, petrokimya, su koruma ve hidroelektrik, termik enerji üretimi ve diğer mekanik ve elektrikli ekipman ürünlerinin teknik geliştirme, teknik danışmanlık, teknik hizmet, montaj ve devreye alma hizmetleri ile uğraşmaktadır; Tanınmış marka akışkan kontrol vanaları; enstrümantasyon; hidrolik boru bağlantı parçaları; rulmanlar; contalar; endüstriyel otomasyon ve diğer yüksek teknoloji kuruluşları.
