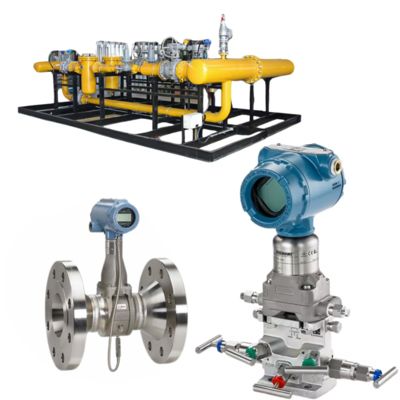

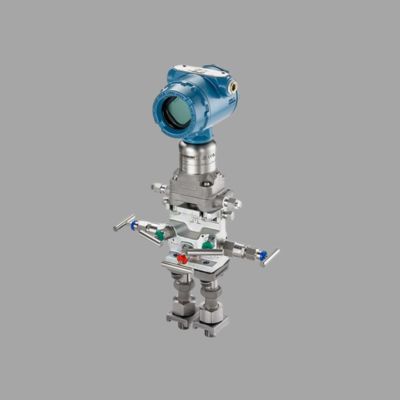

Rosemount 4088 Çok Değişkenli Basınç Vericisine Kapsamlı Bir Bakış
Emerson Automation Solutions tarafından geliştirilen Rosemount 4088, tek, kompakt bir cihazdan kapsamlı bir süreç ölçümleri paketi sağlamak üzere tasarlanmış, sofistike ve son derece gelişmiş bir çok değişkenli vericidir. Geleneksel tek değişkenli basınç vericilerinin ötesinde önemli bir evrimi temsil eder ve birden fazla sensör teknolojisini tek bir sağlam cihazda entegre ederek kurulumu kolaylaştırır, genel sistem maliyetini düşürür ve süreç içgörüsünü artırır.
Temelinde, Rosemount 4088, üç kritik süreç değişkenini aynı anda ölçmek üzere tasarlanmıştır: diferansiyel basınç (DP), statik basınç (SP) ve proses sıcaklığı (T). Bu üç temel ölçümü kullanarak, vericinin güçlü dahili mikroişlemcisi dördüncü, hayati bir değişkeni hesaplayabilir ve çıktı verebilir: kütlesel akış veya hacimsel akış. Bu entegre akış hesaplama yeteneği, onu ayrı akış bilgisayarlarına veya kontrol sisteminde karmaşık hesaplamalara gerek kalmadan gaz, buhar ve sıvı akış uygulamaları için ideal bir çözüm haline getiren en belirleyici özelliğidir. Bu, sıvı maddeler için AGA Rapor No. 3 ve orifis plakaları için AGA Rapor No. 7/ISO 5167'de bulunanlar gibi endüstri standardı denklemlerin uygulanmasıyla elde edilir.
4088'in performansının kalbi, gelişmiş, eş düzlemsel sensör platformunda yatar. Bu tasarım, diferansiyel basınç ve statik basınç sensörlerini aynı düzleme yerleştirerek, statik basınç ve sıcaklık değişimlerinin kritik DP ölçümü üzerindeki etkilerini önemli ölçüde azaltır. Bu, olağanüstü uzun vadeli kararlılık ve ölçüm doğruluğu ile sonuçlanır, genellikle diferansiyel basınç için okumanın ±0,04% kadar yüksektir. Entegre RTD (Direnç Sıcaklık Dedektörü), proses sıcaklığını doğrudan ölçüm noktasında doğru bir şekilde izler; bu, hassas sıcaklık kompanzasyonu ve akış hesaplaması için çok önemlidir.
Rosemount 4088'in önemli bir avantajı, toplam sahip olma maliyetini önemli ölçüde azaltma yeteneğidir. Ayrı DP, SP ve sıcaklık vericilerinin geleneksel montajını—bunlara bağlı montaj donanımı, dürtü boruları, manifoldlar ve kablolama—ile birlikte değiştirmek suretiyle, 4088 tüm kurulum sürecini basitleştirir. Bu konsolidasyon, potansiyel sızıntı noktalarını (özellikle tehlikeli sıvılarla ilgili büyük bir güvenlik endişesi), kurulum malzeme ve işçilik maliyetlerini yarıya kadar düşürür ve sahadaki fiziksel alanı azaltır.
Verici, zorlu ve talepkar ortamlarda güvenilir çalışma sağlayan, NEMA 4X / IP66 dereceli, sağlam, hafif bir alüminyum veya paslanmaz çelik muhafaza içinde bulunur. Ölçülen veya hesaplanan değişkenlerin, teşhis bilgilerinin veya özel metin mesajlarının herhangi birini göstermek üzere yapılandırılabilen geniş, arkadan aydınlatmalı bir likit kristal ekran (LCD) içerir. Kullanıcı etkileşimi için, elektronik bölmesini açmadan güvenli ve emniyetli yapılandırmaya izin veren, basmalı düğmelerle sezgisel bir yerel operatör arayüzü (LOI) kullanır.
İletişim açısından, 4088 çok yönlü bir cihazdır. Endüstri standardını destekler HART protokolü ile 4-20 mA analog çıkış, bu, analog döngüde birincil değişkeni (örneğin, DP) iletmesine izin verirken, diğer tüm ölçülen ve hesaplanan değişkenlere (SP, T, akış) ve teşhis verilerine erişmek için dijital HART sinyalini kullanır. Ayrıca, FOUNDATION Fieldbus ve Profibus PA dijital protokollerini destekleyen modellerde mevcuttur ve modern tesis mimarilerine gerçekten dijital entegrasyon sağlar ve birden fazla değişkenin tek bir kablo üzerinden iletilmesini sağlayarak kablolama maliyetlerini daha da düşürür.
| Kategori |
Detaylar |
| Ürün Adı |
Emerson Rosemount 4088 Çok Değişkenli Basınç Vericisi |
| Temel İşlev |
Aynı anda ölçüm Diferansiyel Basınç (DP), Statik Basınç (SP) ve Sıcaklık (T); standart denklemler kullanılarak Kütlesel Akış veya Hacimsel Akış hesaplar (AGA 3, AGA 7, ISO 5167) |
| Sensör Platformu |
Gelişmiş eş düzlemsel tasarım:- DP ve SP sensörleri aynı düzlemde hizalanır → statik basınç ve sıcaklık etkilerini en aza indirir - Entegre RTD, doğru proses sıcaklığı ölçümü ve kompanzasyonu için |
| Temel Avantaj |
Entegre çok değişkenli yetenek, birden fazla verici ve akış bilgisayarının yerini alır:- Donanım, dürtü boruları, manifoldlar ve kablolamayı azaltır - Sızıntı noktalarını azaltır → gelişmiş güvenlik - Kurulum ve işçilik maliyetlerini %50'ye kadar düşürür |
| Performans |
- DP doğruluğu: okumanın ±0,04%'üne kadar- Yüksek kararlılık ve uzun vadeli güvenilirlik - Akış için doğrudan, hassas sıcaklık kompanzasyonu |
| Muhafaza ve Koruma |
- Malzeme: Alüminyum veya Paslanmaz Çelik - Derecelendirme: NEMA 4X / IP66- Zorlu ortamlar için tasarlanmış, sağlam, hafif |
| Ekran ve Kullanıcı Arayüzü |
- Geniş, arkadan aydınlatmalı LCD ekran - Ölçülen/hesaplanan değişkenleri ve teşhisleri gösterir - Güvenli, emniyetli saha yapılandırması için basmalı düğmelerle Yerel Operatör Arayüzü (LOI) |
| İletişim |
- 4–20 mA + HART (analog + dijital) - Dijital protokoller: FOUNDATION Fieldbus & Profibus PA- Tek kablo üzerinden çoklu değişken iletimini destekler - Uzaktan yapılandırma, teşhis, tahmine dayalı bakım |
| Maliyet/Sahiplik Faydaları |
- Bir cihaz birden fazla cihazın yerini alır - Daha az bileşen ve bağlantı → daha küçük alan - Daha düşük toplam sahip olma maliyeti (CAPEX & OPEX) |
| Tipik Uygulamalar |
- Buhar Akışı (doymuş/aşırı ısıtılmış) - Doğal Gaz Akışı (mülkiyet transferi, mali ölçüm) - Sıvı Hidrokarbon Akışı (boru hatları, transfer) - HVAC'de Hava ve Gaz Akışı (enerji optimizasyonu) - Genel Proses Akışı (orifis, venturi, akış nozülü ile) |
| Genel Özet |
Bir basınç vericisinden daha fazlası → kanıtlanmış bir verici gövdesinde bir akıllı akış bilgisayarıdır. Güç, petrol ve gaz, rafinasyon, kimya ve kamu hizmetleri gibi endüstriler için çoklu doğrulanmış ölçümler, gelişmiş teşhis, sağlam iletişim ve azaltılmış maliyetler sağlar. |
Rosemount 4088'in öne çıktığı tipik uygulamalar şunlardır:
- Buhar Akışı Ölçümü: Enerji izleme ve mülkiyet transferi için buharı (doymuş veya aşırı ısıtılmış) doğru bir şekilde ölçmek ve telafi etmek.
- Doğal Gaz Akışı: Mali ölçüm, tahsis ve proses kontrolü için doğal gaz ve diğer gazların kütlesel akışını hassas bir şekilde hesaplamak.
- Sıvı Hidrokarbon Akışı: Boru hattı ve transfer uygulamalarında çeşitli sıvıların akışını izlemek.
- HVAC'de Hava ve Gaz Akışı: Büyük ısıtma, havalandırma ve iklimlendirme sistemlerinde enerji kullanımını optimize etmek.
- Genel Proses Akışı: Birincil bir eleman (orifis plakası, venturi, akış nozülü) üzerindeki diferansiyel basıncın akış hızını belirlemek için kullanıldığı herhangi bir uygulama.
Özetle, Rosemount 4088 sadece bir basınç vericisinden daha fazlasıdır; sahada kanıtlanmış bir verici gövdesine entegre edilmiş güçlü ve akıllı bir akış bilgisayarıdır. Tek bir noktadan çoklu doğrulanmış ölçümler sağlama yeteneği, sağlam yapısı, gelişmiş teşhisleri ve başlıca iletişim protokollerini desteklemesiyle birleştiğinde, ölçüm doğruluğunu artırmak, proses verimliliğini artırmak ve çok çeşitli endüstrilerde sermaye ve işletme giderlerini düşürmek için vazgeçilmez bir araç haline getirir.
