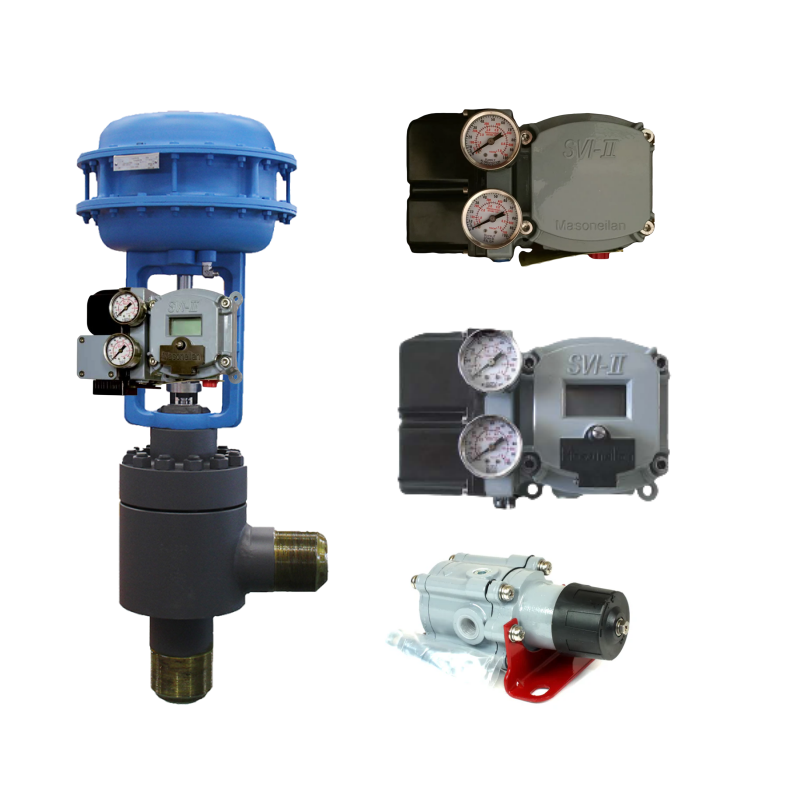

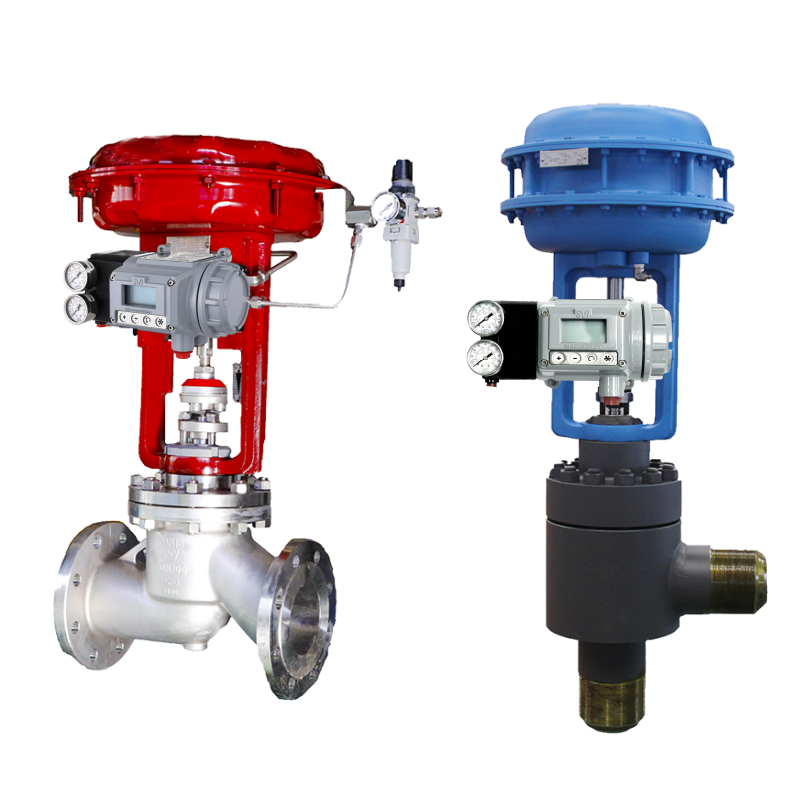

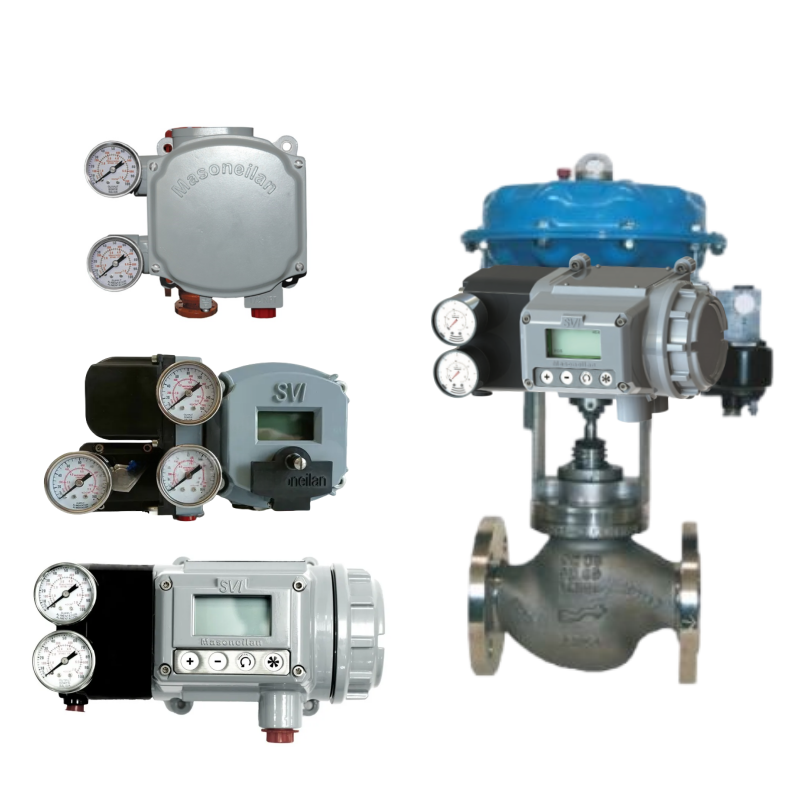

Masoneilan SVI2 Akıllı Valf Yerleştiricisi Çin Valfıyla

Masoneilan SVI2 Akıllı Valf Yerleştiricisi Çin Valfıyla

Ürün Tanıtımı

Masoneilan SVI2, yüksek performanslı akıllı bir valf konumlandırıcıdır. Çin valfleriyle eşleştirildiğinde, endüstriyel uygulamalar için kesin ve güvenilir bir kontrol sağlar.

Teknik özellikler

Performans

- Hysteresis + Deadband: ±0.2%
- Tekrarlanabilirlik: ± 0.2%
- Duyarlılık: ±0.2%
- Uygunluk: ± 0,3%
- Doğruluk: ± 0,5% (tipik olarak + 0,25%)

Girdi Gücü ve Sinyalı

- Sinyal: HART® İletişim Protokolü ile 4 - 20mA
- Güç kaynağı: 4 - 20mA kontrol sinyalinden alınmıştır.
- En düşük terminal voltajı: 11.2 volt DC
- Asgari akım sinyali: 3.6mA

Çalışma koşulları

- Çalışma sıcaklık aralığı: - 58°F - + 185°F (-50°C - + 85°C)
- Havalandırma basıncı:
- Tek eylemli: 20 - 100 psi (1.4 - 6.9 bar)
- Çift - 20 - 150 psi (1.4 - 10.3 bar)

- Hava tüketimi:
- Tek rol:
- 30 psi (2,1 bar): 0.22 sqm (8/m)
- 60 psi (4.2 bar): 0.282 sqfm (81/m)
- 90 psi (6,3 bar): 0.424 sqfm (21/m)

- Çifte Oyunculuk:
- 30 psi (2,1 bar): 0.424 sqfm (21/m)
- 60 psi (4.2 bar): 0.565 sqfm (61/m)
- 90 psi (6,3 bar): 0,847 sqfm (241/m)
- 120 psi (8,4 bar): 10,6 sqm (301/m)

Malzemeler ve İnşaat

- Ev: Standart alüminyum ev, istek üzerine mevcut paslanmaz çelik
- Kaplama: ISO 12944 - 2 Kategorisi C4'e uygun gri poliüretan

Sertifikalar ve Uygunluk

- HART Protokolü: HART Revizyon 5 veya 7 protokolünü destekliyor
- EMC Standartları: EN 61000 - 4 - 2, 3, 5, 6, 8 ve IEC 8014 - 2, - 3, - 4 ile uyumludur
- Güvenlik Sertifikaları: FM, FMA, FIX, IECEx
- Bölgesel Sertifikalar: CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, UKRAINE
- Konut Koruma Derecesi: NEMA 4X/IP66
- CE İşareti: SIL2 öz uyumluluğu için EC6I508 Bölüm 2 - 3'e uygun

Teşhis ve Özellikleri

- Beş basınç sensörü: izleme ve teşhis için
- Stroke Sayısı: Valf çarpımlarının toplam sayısını kaydediyor
- Valf Çalışma Zamanı: Açılış, kapanış ve kapalı pozisyonların yakınında harcanan kayıt zamanı
- Çevrimdışı Kontrol Valf İmzası: VarVue Suite veya Gelişmiş DTM kullanarak çevrimdışı kontrol valf imzasını destekler
- Çevrimiçi sürtünme izleme: Valve Aware aracılığıyla çevrimiçi sürtünmeyi izler
- Geliştirilebilir Teşhis: Alan - kullanıcı gereksinimlerine göre yükseltilebilir teşhis seviyesi

İletişim ve Çıkışlar

- Konum Göndericisi: 4 - 20mA, iki - kablo döngüsüyle çalışan, 10 - 24 Vdc gerilim standardı ile
- Yapılandırılabilir Dijital Bağlantılar: İki yapılandırılabilir ve yerleşik - izole katı durumlu anahtarlar, 30 Vdc, 1A

Etkinleştirici Yürük Aralıkları

- Doğrusal Hareket: 0.25 inç (6.4 mm) 6 inç (standart montaj); 6 inç (150 mm) üzerinde uzattığı montaj gerektirir
- Döner Hareket: 18 - 140 derece
- Vuruş sensör çözünürlüğü: 0.0015%

Özellikleri

- Evrensel tasarım: Hem doğrusal hem de döner valf uygulamaları için uygundur
- Temassız Pozisyon Sensörü: Kanıtlanmış temassız pozisyon sensörü teknolojisi
- Yerel Ekran ve Denetimler: Dış LCD ve baskı düğmeleri - sitede kolay çalıştırmak için
- Kurulum Sihirbazı: Kurulum Sihirbazı ile hızlı ve kolay bir şekilde çalıştırma
- Çevrimdışı ve çevrimiçi teşhis: Hem çevrimdışı hem de çevrimiçi koşullar için kapsamlı teşhis fonksiyonları
- İki yapılandırılabilir anahtar: İki yapılandırılabilir ve yerleşik - izole katı durum anahtarları
- HART İletişim: Çeşitli kontrol sistemleriyle entegrasyon için HART iletişim protokolünü destekler
- Dayanıklı Konutlar: Anodize alüminyumdan sağlam konutlar

Başvurular

Bu kombinasyon, petrol ve gaz, enerji üretimi, rafineri, petrokimyasal, orta akım petrol ve gaz, yukarı akım petrol ve gaz vb. gibi endüstrilerde yaygın olarak kullanılır.Buhar türbini jeneratörleri de dahil olmak üzere çeşitli uygulamalar için uygundur, kondansörler, soğutma kuleleri, reaktör binaları, türbin binaları, reaktör tesisleri alanları ve BOP, buhar türbinleri, gaz türbinleri, ısı geri kazanımı buhar jeneratörleri, tesis dengesi, damıtma,Hidroprocessing, reformlama, kraklama, ikincil karıştırma, söndürme ve fraksiyonlama, yük gazı sıkıştırma, ayrım, boru hattı bütünlüğü işlemleri, dehidrasyon, soğutma, sıvılaştırma, yükleme / nakliye,yeniden gazlaştırma, yardımcı dehidrasyon/tarama, sıkıştırma vb.

Faydaları

Hızlı kurulum ve kurulum, duraklama sürelerini azaltır ve verimliliği artırır
- Kesin konumlandırma: En uygun süreç kontrolü için doğru valf konumlandırmasını sağlar
- İki yönlü İletişim: Yerel veya uzaktan kurulum ve izlemeyi kolaylaştırır
- Kontrol Sistemleri ile entegrasyon: Birçok kontrol sistemi ve varlık yönetimi yazılımı ile uyumludur
- Optimize Performans: Aktüatör boyutlarına bakılmaksızın yüksek performanslı valf kontrolü sağlar.
