SCHUNK PHL 25-045 Yakalayıcı Sistemi Endüstriyel Robot Parçaları 500 N Kapama Gücü

Ürün Tanımı:

Çene başına darbe:45 mm

Kapatma gücü:500 N

Açma gücü:500 N

0 mm'lik parmak uzunlukları ile sıkıştırma gücü:508 N

0 mm'lik parmak uzunluğunda açma gücü:508 N

Ağırlık:1.89 kg

Önerilen iş parçası ağırlığı:2.5 kg

Çift vuruşluk silindir hacmi:107 cm3

Çalışma basıncı:

• Çalışma basıncı: 2 bar
• Çalışma basıncı: 8 bar
• Adli çalışma basıncı: 6 bar

Çalışma süreleri:

• Kapatma süresi: 0.15 s
• Açma süresi: 0.15 s

Parmak özellikleri:

• En fazla izin verilen parmak uzunluğu: 200 mm
• Parmak başına izin verilen ağırlık: 1 kg

Çevre ve Mekanik Özellikleri:

• IP koruma sınıfı: 41
• Min. çevre sıcaklığı: 5 °C
• En yüksek ortam sıcaklığı: 90 °C
• Tekrarlama Doğruluk: 0.02 mm

Moment ve kuvvet özellikleri:

• Moment Mx max.: 29 Nm
• En fazla 120 Nm.
• Moment Mz max: 33 Nm
• Maks. Eksen Gücü Fz maksimum: 1000 N

Özellikleri:

Yakalama kuvveti, her bir yakalama çenesinin dönme noktasından belirli bir mesafede uyguladığı birleşik kuvvet olarak hesaplanır.mesafe P olarak belirtilir (görsel anlayış için ilgili diyagramı göz önünde bulundurun).

Yakalayıcı parmaklarının uzunluğu, tanımlanmış referans düzleminden, yakalayıcıın ana eksenine uzanan mesafe P'ye kadar ölçerek belirlenir.Bu uzunluk, standart çalışma basıncına ulaşana kadar kabul edilebilir olarak kabul edilir.Basınç bu standart eşiği aşarsa, çalışma basıncının artışıyla tersine ölçeklenen parmak uzunluğunun ayarlanması gereklidir.

Aygıtın tekrarlama doğruluğu, 100 tutarlı döngü sırasındaki konum sapması ile belirlenir. Bu değer, tekrarlanan kullanım boyunca son konumlandırmanın güvenilirliğini tanımlar.

Bir iş parçasının emniyetli bir yakalanma için izin verilen ağırlığı, 0'luk bir statik sürtünme katsayısı göz önüne alındığında çıkarılır.1 ve iş parçasının yerçekimsel hızlanmaya maruz kalması durumunda kaymasını önlemek için bir güvenlik marjını içerir (g)Şekillendirme veya kapsamlı tutma kullanıldığı durumlarda, iş parçasının izin verilen ağırlık kapasitesi çok daha yüksektir.

Bazanın çenelerinin kapanması ve açılması için belgelenmiş süreler sadece çekirdek mekanizmasının fiziksel hareketini yansıtır.Bu zamanlamalar valf etkinleştirme gecikmeler dahil değildir dikkat etmek önemlidir, hortumların doldurulması için gereken zaman veya Programlanabilir Mantık Denetleyicisi (PLC) yanıtlarıyla ilişkili herhangi bir gecikme.Toplam döngü sürelerini belirlerken bu ek aralıkları hesaba katmak zorunludur..

Mekanizmanın işletim mimarisi, temel çalışma konseptini belirleyen çift pistonlı rak ve pinion tasarımına dayanmaktadır.

Teknik parametreler:

Bileşenin koruması, ekstrüde profillerden yapılmıştır.alüminyum, hem dayanıklılığı hem de üstün performans için hafif inşaatı sağlar.

Alt çene yüksek kaliteli maddelerden yapılmıştır.Alüminyum alaşımıBu, ek yüzey koruması sağlar ve bileşenlerin ömrünü uzatır.

AProfilli ray rehberiBu mekanizma, cihazın en yüksek düzeyde doğruluk ile çalışmasını sağlayan kesin ve düzgün bir yönlendirme sağlamak için kullanılır.

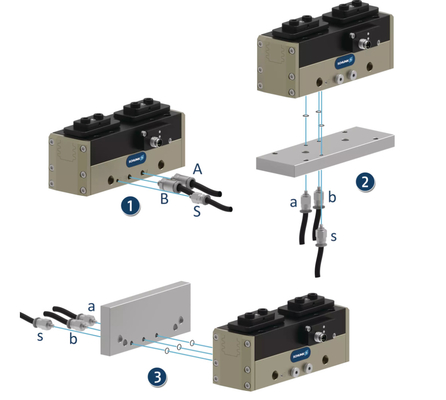

Birim, pneumatik olarak çalıştırılır.filtreli basınçlı havaISO 8573-1:2010 standartlarında saflık sınıfıyla belirtildiği gibi [7:4Bu, tutarlı performansı ve güvenilirliği teşvik eder.

Kapsamlı bir24 aylık garantiBu ürünün kalitesini ve işçiliğini teyit ediyor.

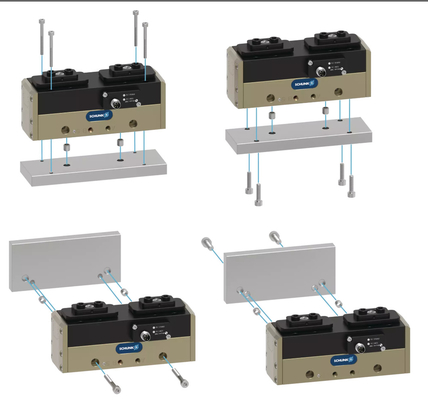

Ürün paketiMerkezi koltuklar,O halkalarDoğrudan bağlantı için, ve ayrıntılıMontaj talimatlarıBuna ek olarak, müşteriler kuruluş bildirimi ile birlikte işletme kılavuzuna çevrimiçi olarak erişebilir, bu da kolaylık ve anında bilgi sağlayabilir.

Yakalama kuvvetinin korunmasımümkünKullanıcılar ile birlikte gelen sürümü seçmek gibi seçenekleri vardırMekanik tutma kuvveti bakımıya da birbasınç koruma valfi SDV-P, özel ihtiyaçlarına bağlı olarak.

Uygulamalar:

SCHUNK PHL 25-045, özellikle karmaşık otomasyon sistemleriyle entegrasyon için tasarlanmış endüstriyel ekipman parçaları alanında hassasiyet ve güvenilirliğin zirvesini temsil eder.Robot Gripper teknolojisinin önde gelen bir bileşeni olarak, bu ürün Çin'de en büyük dikkatle üretiliyor ve katı küresel standartlara uyması sağlanıyor.Ve PHL 25-045 modeli de bir istisna değil., mükemmelliğini kanıtlayan bir sertifikaya sahip.

En az bir adet sipariş miktarı ile SCHUNK PHL 25-045, hem küçük ölçekli operasyonlar hem de büyük endüstriyel projeler için erişilebilir.Ürünün üstün performansını ve dayanıklılığını yansıtır.Paketleme ayrıntıları titizlikle ele alınır, ürün güvenli bir şekilde ulaşmasını garanti eden standart bir paketle teslim edilir.İşletme verimliliğini korumak veya artırmak isteyen işletmeler için çok önemlidir..

Ödeme koşulları esnektir, T / T ve Link kabul edilir, bu da işlem sürecini kolaylaştırır.SCHUNK'un PHL 25-045 için piyasadaki talepleri karşılamaya tam olarak hazır olduğunu gösteren, müşterilerin ihtiyaç duyulduğunda bu temel Endüstriyel Ekipman Parçasını satın alabilmelerini sağlar.

Bir Robot Yakalayıcı olarak, SCHUNK PHL 25-045, 500 N'lik muazzam bir açılış kuvveti ile kolaylık ve hassasiyetle çeşitli görevleri yerine getirmesini sağlar.Hız ayarlama bu modelin bir özelliği değilkenGüçlü tasarımı ve üst düzey yapı kalitesi, onu herhangi bir otomatik sistemin güvenilir bir parçası haline getirir.Kapsamlı bir otomasyon çözümü oluşturmak için diğer robot bileşenleriyle sorunsuz çalışmak için tasarlanmıştır..

SCHUNK PHL 25-045, her yönden toz girişi ve düşük basınçlı su jetlerine karşı iyi korunmasını sağlayan IP65 koruma derecesiyle de tasarlanmıştır.zorlu endüstriyel ortamlar için uygun hale getirmekBu koruma seviyesi, ürünün dayanıklılığını ve endüstriyel kullanımın zorluklarına dayanabilecek ekipman sağlamaya bağlılığı vurguluyor.

SCHUNK PHL 25-045 için uygulama fırsatları ve senaryoları, hassasiyet ve güvenilirliğin en önemli olduğu montaj hattı otomasyonundan,Otomobil imalatı gibi sektörlerde makinelerin çalıştırılmasınaBu Robot Yakalayıcı, zorlu endüstriyel ortamlarda performans ve güvenilirlik sağlamak için tasarlanmış herhangi bir Endüstriyel Ekipman Parçaları envanterinin vazgeçilmez bir parçasıdır..

Özellik:

Marka adı:SCHUNK

Model Numarası:PHL 25-045

Doğum yeri:Çin

Sertifika:Sağla

En az sipariş miktarı:1

Fiyat:2600 dolar.

Paketleme Ayrıntıları:Standart paket

Teslimat süresi:zamanında

Ödeme şartları:T/T, bağlantı

Tedarik yeteneği:Bu kadar yeter.

Koruma seviyesi:IP23S

Ürün sınıflandırması:Yakalama sistemi

Hesaplanan Mtbf:30000 Saat

Koruma derecesi:IP65

Max. ortam sıcaklığı:90 °C

SCHUNK PHL 25-045 Robot Kol parçalarımızla olağanüstü sıkıştırma ve tutma çözümlerini keşfedin.Endüstriyel robot parçalarımız, IP23S'nin sağlam bir koruma seviyesine ve 30'un hesaplanan MTBF'sine sahip gelişmiş bir imalatın kanıtıdır.Her bir tutma sistemi, en zorlu endüstriyel ortamlarda bile yüksek performans ve dayanıklılık sağlayarak otomatik işlemlerinizi geliştirmek için özel olarak tasarlanmıştır.
