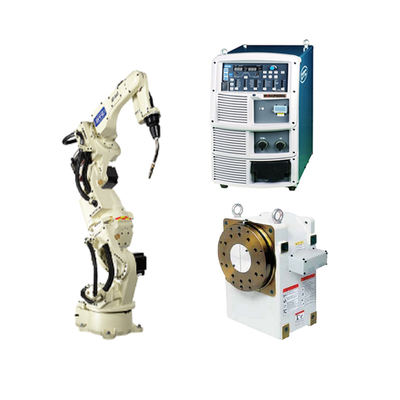

Robotik Kaynak FD-B4S 7 Eksenli Robot Kolu ve DM350 Tig Kaynak Makineleri ile OTC İçin FD-11 Denetleyici Kaynak Torçları

1
MOQ
negatiation
fiyat
Robotik Kaynak FD-B4S 7 Eksenli Robot Kolu ve DM350 Tig Kaynak Makineleri ile OTC İçin FD-11 Denetleyici Kaynak Torçları
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ürün adı: OTC için satılık robotik kaynak FD-B4S 7 eksenli robot kolu ve kaynak torçları ve tig kaynak makinel
Modeli: FD-B4S
kullanım: kaynak için
Tip: Endüstriyel Robot kolu
Ulaşmak: 1.4m
yük: 4kg
Pozisyon tekrarlanabilirliği RP (mm): ±0,08 mm
eksenler: 7
Kurulum tipi: zemin tipi
Ağırlık: 189kg
Vurgulamak:

DM350 Tig Kaynak Robotu Kolu

,

Kaynak 7 Eksen Robot Kolu

,

FD-B4S OTC Kaynak Robotu

Temel bilgiler
Marka adı: OTC
Model numarası: FD-B4S
Ödeme & teslimat koşulları
Ambalaj bilgileri: robotik kaynak FD-B4S 7 eksenli robot kol ve fümigasyon kutusu ile paketlenmiş OTC için satılık kayn
Teslim süresi: 4-12 hafta
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: 50
Ürün Açıklaması

robotik kaynak FD-B4S 7 eksenli robot kolu ve OTC için satılık kaynak torçları ve tig kaynak makineleri


Ürün Açıklaması


Şartname Değer
Eksen Sayısı 7
Maksimum Yük Kapasitesi 4 kilo
Konumsal Tekrarlanabilirlik +/- 0,08 mm (Not 1)
Yatay Erişim 1435mm
Dikey Erişim 2446mm
Sürücü Kapasitesi 3550W
Çalışma Aralığı, Kol, J1 (Döndürme) +/- 170º
Çalışma Aralığı, Kol, J2 (Alt Kol) -145º~+70º
Çalışma Aralığı, Kol, J3 (Üst Kol) -170°~ +142.6°
Çalışma Aralığı, Bilek, J4 (Döner) +/- 155°
Çalışma Aralığı, Bilek, J5 (Bükme) -45°~ +225°(Not 2)
Çalışma Aralığı, Bilek, J6 (Büküm) +/- 205° (Not 2)
Maksimum Hız, Kol, J1 (Döndürme) 3,66 rad/s {210°/s}
Maksimum Hız, Kol, J2 (Alt Kol) 3,66 rad/s {210°/s}
Maksimum Hız, Kol, J3 (Üst Kol) 3,66 rad/s {210°/s}
Maksimum Hız, Bilek, J4 (Salıncak) 7,33 rad/s {420°/s}
Maksimum Hız, Bilek, J5 (Bükme) 7,33 rad/s {420°/s}
Maksimum Hız, Bilek, J6 (Büküm) 10,5 rad/s {600°/s}
Bilek Yükü, İzin Verilen Moment, J4 (Salıncak) 10,1 N*d
Bilek Yükü, İzin Verilen Moment, J5 (Eğilme) 10,1 N*d
Bilek Yükü, İzin Verilen Moment, J6 (Büküm) 2,94 N*m
Bilek Yükü, İzin Verilen Atalet Momenti, J4 (Salınım) 0,38 kg*m@2
Bilek Yükü, İzin Verilen Atalet Momenti, J5 (Eğilme) 0,38 kilo *m^2
Bilek Yükü, İzin Verilen Atalet Momenti, J6 (Büküm) 0,03 kilo *m^2
Kol operasyon kesit alanı 2,57 m^2 x 340°
Çevre koşulları 0 ~ 45°C, 20 ~ 80 %RH (Yoğuşmasız)
Yığın 189 kilo
Üst kol taşıma kapasitesi 10 kilo (Not 3)
Kurulum tipi zemin tipi
Boya rengi Beyaz (Munsell 10GY9/1)

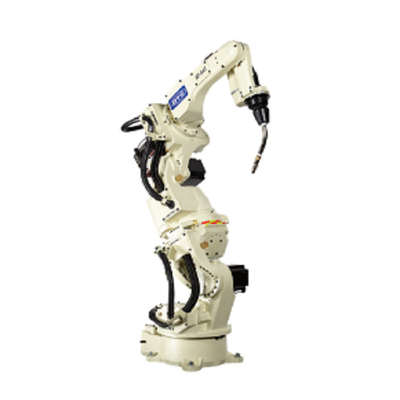

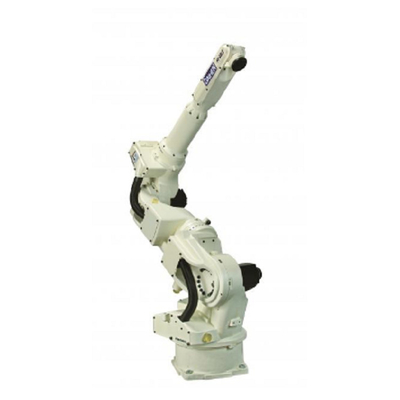

FD-B4S, 7 eksenli, karşılıklı kol ark kaynağı robotumuz, kalabalık kaynak bölgeleri olan kısa ve orta erişimli dar alanlar için idealdir.Kolun içinden geçen tasarım, ulaşılması zor veya kalabalık alanlarda hareketi veya takılmayı engellemek için dış kablolar veya kanallar olmadan ince bir manipülatör sağlar.

Robotik Kaynak FD-B4S 7 Eksenli Robot Kolu ve DM350 Tig Kaynak Makineleri ile OTC İçin FD-11 Denetleyici Kaynak Torçları 0Robotik Kaynak FD-B4S 7 Eksenli Robot Kolu ve DM350 Tig Kaynak Makineleri ile OTC İçin FD-11 Denetleyici Kaynak Torçları 1

ARK KAYNAĞI ROBOT MANİPÜLATÖRÜ

• 7. eksenin dönüşü, kol sonu aletinin konumunu ve/veya tutumunu değiştirmeden girişimin önlenmesini sağlar

• Kol ucu aletinin optimum açısını ve tutumunu her zaman koruyarak gelişmiş kaynak kalitesi ve programlama kolaylığı sağlar

• Bağımsız mafsallı kol ile geniş bir çalışma aralığı sunar

• Tüm OTC DAIHEN marka kaynak güç kaynakları ile kesintisiz dijital bağlantı

• Geliştirilmiş titreşim sınırlama kontrolü, sorunsuz robot hareketi sağlar

• Dahili mekanik şok sensörü

• Tek kaynak teknolojisi – tüm bileşenler OTC DAIHEN tarafından üretilmiştir.

• Çok yönlü tasarım çoğu kaynak uygulamasını destekler

FD11 ROBOT KONTROL CİHAZI

• Windows XP tabanlı açık mimari

• Büyük bellek kapasitesi ve 40 Giriş / 40 Çıkış kontrol sinyali

• Gelişmiş PLC işlevleri, doğrudan öğretme pandantifi aracılığıyla merdiven diyagramı düzenlemeye izin verir

• Ağ özellikleri – Ethernet, DeviceNet ve PROFIBUS bağlantılarına bağlanır (ek donanım gerektirebilir)

ÖĞRETME KOLYESİ

• Simge ekranları, hızlı ve kolay öğretime yardımcı olur

• LED arka aydınlatmalı 640×480 VGA renkli ekran 65536 renkli ekran

• 3 konumlu etkinleştirme anahtarı daha fazla güvenlik sağlar

• Çoklu ekran işlevi, kullanıcının aynı anda 4 ekrana kadar görüntülemesine olanak tanır

• Eksiksiz kullanım kılavuzlarıyla birlikte ekran yardım işlevi

• Jog dial işlemine sahip standart dokunmatik ekran
