Marka adı:
OTC
Model Number:
FD-V20S
Bize Ulaşın

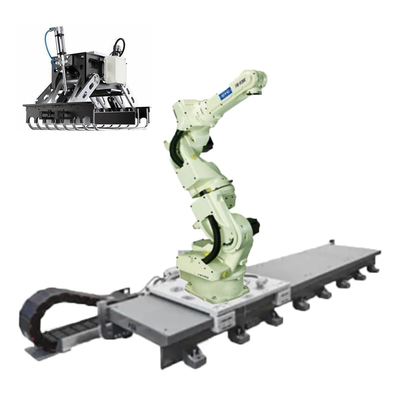

robot kolu OTC FD-V20S robot kolu 6 eksenli, robot kıskaçlı ve alma ve yerleştirme için lineer izleyici
Ürün Açıklaması
| Şartname | Değer |
|---|---|
| Eksen Sayısı | 7 |
| Maksimum Yük Kapasitesi | 20 kilo |
| Konumsal Tekrarlanabilirlik | +/- 0,08 mm (Not 1) |
| Yatay Erişim | 1710mm |
| Dikey Erişim | 2913mm |
| Sürücü Kapasitesi | 6600W |
| Çalışma Aralığı, Kol, J1 (Döndürme) | +/- 170° |
| Çalışma Aralığı, Kol, J2 (Alt Kol) | -145°~ +70° |
| Çalışma Aralığı, Kol, J3 (Üst Kol) | -170°~ +160° |
| Çalışma Aralığı, Bilek, J4 (Döner) | +/- 180° |
| Çalışma Aralığı, Bilek, J5 (Bükme) | -50°~ +230° (Not 2) |
| Çalışma Aralığı, Bilek, J6 (Büküm) | +/- 360° (Not 2) |
| Maksimum Hız, Kol, J1 (Döndürme) | 3,40 rad/s {195°/s} |
| Maksimum Hız, Kol, J2 (Alt Kol) | 3,32 rad/s {190°/s} |
| Maksimum Hız, Kol, J3 (Üst Kol) | 3,14 rad/s {180°/s} |
| Maksimum Hız, Bilek, J4 (Salıncak) | 6,98 rad/s {400°/s} |
| Maksimum Hız, Bilek, J5 (Bükme) | 6,98 rad/s {400°/s} |
| Maksimum Hız, Bilek, J6 (Büküm) | 10,5 rad/s {600°/s} |
| Bilek Yükü, İzin Verilen Moment, J4 (Salıncak) | 43,7 N*m |
| Bilek Yükü, İzin Verilen Moment, J5 (Eğilme) | 43,7 N*m |
| Bilek Yükü, İzin Verilen Moment, J6 (Büküm) | 19,6 N*m |
| Bilek Yükü, İzin Verilen Atalet Momenti, J4 (Salınım) | 1,09 kg*m^2 |
| Bilek Yükü, İzin Verilen Atalet Momenti, J5 (Eğilme) | 1,09 kilo *m^2 |
| Bilek Yükü, İzin Verilen Atalet Momenti, J6 (Büküm) | 0,24 kilo *m^2 |
| Kol operasyon kesit alanı | 3,91 m^2 x 340° |
| Çevre koşulları | 0 ~ 45°C, 20 ~ 80 %RH (Yoğuşmasız) |
| Yığın | 321 kilo |
| Üst kol taşıma kapasitesi | 20 kilo (Not 3) |
| Kurulum tipi | zemin tipi |
| Boya rengi | Beyaz (Munsell 10GY9/1) |
FD-V20S 7 eksenli robotumuz, türünün en büyük taşıma kapasitesini sunar ve ark kaynağı, havalı plazma kesme ve malzeme taşıma uygulamaları için çok uygundur.
• 7. eksenin dönüşü, kol sonu aletinin konumunu ve/veya tutumunu değiştirmeden girişimin önlenmesini sağlar
• Kol ucu aletinin optimum açısını ve tutumunu her zaman koruyarak gelişmiş kaynak kalitesi ve programlama kolaylığı sağlar
• Bağımsız mafsallı kol ile geniş bir çalışma aralığı sunar
• Tüm OTC DAIHEN marka kaynak güç kaynakları ile kesintisiz dijital bağlantı
• Geliştirilmiş titreşim sınırlama kontrolü, sorunsuz robot hareketi sağlar
• Dahili mekanik şok sensörü
• Tek kaynak teknolojisi – tüm bileşenler OTC DAIHEN tarafından üretilmiştir.
• Çok yönlü tasarım çoğu kaynak uygulamasını destekler
• Windows XP tabanlı açık mimari
• Büyük bellek kapasitesi ve 40 Giriş / 40 Çıkış kontrol sinyali
• Gelişmiş PLC işlevleri, doğrudan öğretme pandantifi aracılığıyla merdiven diyagramı düzenlemeye izin verir
• Ağ özellikleri – Ethernet, DeviceNet ve PROFIBUS bağlantılarına bağlanır (ek donanım gerektirebilir)
• Simge ekranları, hızlı ve kolay öğretime yardımcı olur
• LED arka aydınlatmalı 640×480 VGA renkli ekran 65536 renkli ekran
• 3 konumlu etkinleştirme anahtarı daha fazla güvenlik sağlar
• Çoklu ekran işlevi, kullanıcının aynı anda 4 ekrana kadar görüntülemesine olanak tanır
• Eksiksiz kullanım kılavuzlarıyla birlikte ekran yardım işlevi
• Jog dial işlemine sahip standart dokunmatik ekran
