Girişte Nominal Çap: | <i>DN 25 - DN 200 |</i> <b>DN 25 - DN 200 |</b> <i>1" - 8"</i> <b>1 "- 8"</b> | ağız: | API Standardının yanı sıra Ekstra Orifice: 1 D 2-8 T 10/1 G 2-8 T + 10 |
---|---|---|---|
Gerçek Orifis Çapı d₀: | <i>11 - 180 mm |</i> <b>11 - 180 mm |</b> <i>0.433 - 7.087 in</i> <b>0.433 - 7.087 inç</b> | Gerçek Orifis Alanı A₀: | <i>95 - 25446.9 mm² |</i> <b>95 - 25446,9 mm² |</b> <i>0.147 - 39.443 in²</i> <b>0,147 - 39,443 inç² |
Basınç: | <i>2.5 - 426 bar |</i> <b>2,5 - 426 çubuğu |</b> <i>36 - 6170 psig</i> <b>36 - 6170 psig</b> | Flanş Dereceli Giriş: | <i>PN 10 - PN 400 |</i> <b>PN 10 - PN 400 |</b> <i>CL150 - CL2500</i> <b>CL150 - CL2500</b> |
Sıcaklık (DIN EN uyarınca): | <i>-45 to 200 °C (Special: -162 to 300 °C) |</i> <b>-45 ila 200 ° C (Özel: -162 ila 300 ° C) |</b> < | Sıcaklık (nach ASME): | <i>-45 to 200 °C (Special: -162 to 300 °C) |</i> <b>-45 ila 200 ° C (Özel: -162 ila 300 ° C) |</b> < |
Gövde malzemesi: | <i>1.0619, 1.4408 (Special: Hi Alloy) |</i> <b>1.0619, 1.4408 (Özel: Hi Alloy) |</b> <i>SA 216 WCB, | Valf Bağlantısı: | <i>Flange acc.</i> <b>Flanş acc.</b> <i>to DIN EN 1092 or acc.</i> <b>DIN EN 1092 veya acc.</b> <i>t |
Yük Tipi: | Proses ortamı tarafından kontrol edilir | Özel: | <i>Pilot action type: Modulate Action |</i> <b>Pilot eylem türü: Eylemi Modüle Et |</b> <i>Open: max |
Onaylar: | <i>ASME Sec.</i> <b>ASME Sec.</b> <i>VIII Div.</i> <b>VIII Div.</b> <i>1, PED/ DIN EN ISO 4126-4, PE | Sınıflandırma toplulukları: | LR, RINA, DNV GL, BV |
Vurgulamak: | Modülasyonlu Pilot Kumandalı Emniyet Ventili,Tip 821 Pilot Kumandalı Emniyet Ventili,1.4408 Pilot Kumandalı Emniyet Ventili |

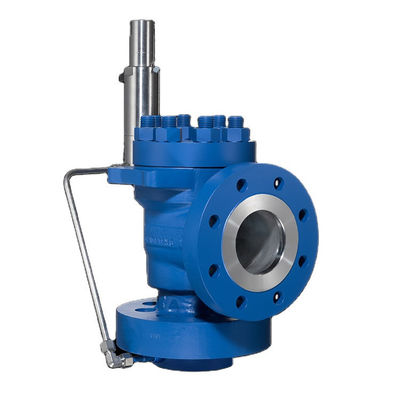

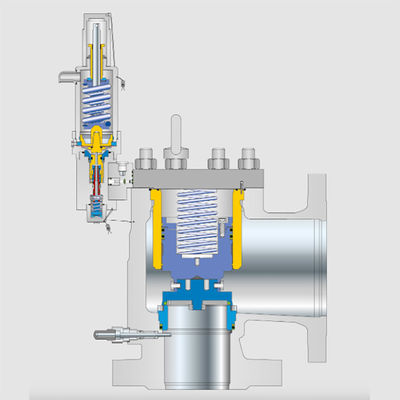

Tip 821 Yüksek Verimli Modülasyonlu Eylem Pilot Kumandalı Emniyet Valfi
Yüksek tesis verimliliği için çözümler
Pilot kumandalı emniyet valfleri
Tüm serilerin en yüksek üfleme kapasitesi
Basıncı ayarlamak için sıkılık
Ayar basıncının% 96'sına kadar çalışma basınçları
Ayar basıncının% 70'ine kadar geri basınçlar
Standart bir bileşen olarak entegre edilmiş geri akış önleyici
Entegre Borulama hasarı ve donmayı önler
Tamamlayıcı Yükleme Sistemi
Aşağıdaki emniyet valfi özelliklerini sağlayan ekipman:
Basıncı ayarlamak için sıkılık
Ayar basıncının% 97'sine kadar çalışma basınçları
Kısa açılma süreleri nedeniyle düşük ortam kaybı
Çalışma sırasında fonksiyon testi ve valf ayarı mümkündür
Tüm ortam sıcaklıkları için uygundur
