Boyut Giriş: | DN 100 - DN 600 NPS 4 - NPS24 | Sıcaklık aralığı: | +700 ° C / +1300 ° F'ye kadar |
---|---|---|---|
Basıncı ayarla: | 10 bar - 450 bar | Orifis Çapı: | 66 mm - 438 mm |
tasarlamak: | Açık kaput, Dengeli piston | Aksesuarlar: | Konum göstergesi |
Tasarım /: | Disk yay tipi, pnömatik destekli | Gövde / Malzeme: | 1.0460 / SA105; 1.0619 / SA216 WCB; 1.7335 / SA182 F12 |
Gövde Malzemeleri: | 1,7357 / SA217 WC6; 1,7380 / SA18 F22; 1,7379 / SA217 WC9 | Gövde - Malzeme: | 1.4903 / SA182 F91; 1.4901 / SA182 F92 |
Vurgulamak: | Kaynak Ucu Buhar Emniyet Valfi,DN100 Buhar Emniyet Valfi,NPS24 Buhar Emniyet Valfi |

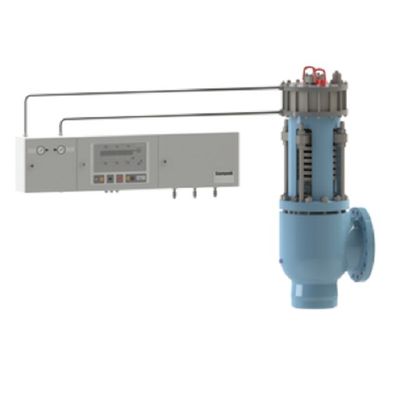

SOT Sempell Model Kaynak Uçlu Veya Flanşlı Bağlantılı SOT Tasarımı Yüksek Basınçlı Buhar Emniyet Ventili
Kaynak uçlu veya flanşlı bağlantılı disk yay tasarımında kazan koruması için yüksek basınç emniyet valfi
Özellikleri
Ek yük nedeniyle ayar basıncına kadar yüksek sızdırmazlık
Düzgün çalışma (patlayan kuvvet yok)
Disk yayı, sarmal yaya göre daha yüksek kuvvetlere izin verir.Bu, yüksek kapasiteler için bile yüksek ayar basınçları ile sonuçlanır.
Mekanik kaldırma durdurma, işlevsel stabilite sağlar
Ek parçalar olmadan hidrostatik test için kilitleme
İzin verilen yüksek geri basınç
Teknik Özellikler
Boyut Inlet: DN 100 - DN 600
NPS 4 - NPS24
Sıcaklık aralığı:
+700 ° C / +1300 ° F'ye kadar
Basıncı ayarla:
10 bar - 450 bar
Orifis çapı
66 mm - 438 mm
Tasarım (değiştir | kaynağı değiştir):
Açık kaput
Dengeli piston
Disk yay tipi
pnömatik destekli
Gövde malzemesi:
1.0460 / SA105
1.0619 / SA216 WCB
1,7335 / SA182 F12
1,7357 / SA217 WC6
1,7380 / SA18 F22
1,7379 / SA217 WC9
1.4903 / SA182 F91
1.4901 / SA182 F92
Aksesuarlar:
Konum göstergesi
Başvurular
EN12952 ve TRD kazanları.Doymuş süper ısıtılmış ve süper kritik buhar.Tam kontrolün gerekli olduğu belirli gaz uygulamaları için de uygundur.
Bu Kontrollü Emniyetli Basınç Tahliye Sistemleri (CSPRS), EN ve TRD gerekliliklerine tam uyum içinde basınç korumasında mükemmel kontrollü performans sağlamak için bir aktüatör kullanır.Bu valfler, yuva sızdırmazlığı, aşırı basınç ve boşaltma performansları için uygulamanın gereksinimlerine mükemmel şekilde uyacak şekilde tamamen özelleştirilebilir.Daha büyük vanalar için sarmal yay (Tip SOH) veya disk yay (Tip SOT).STE4 elektro-pnömatik kontrol ünitesi veya STE5 pnömatik kontrol ünitesi ile birlikte, fazlalıklar ve hat içi kontroller ile birlikte.TÜV tipi PED ve EN4126-5'e göre test edilmiştir.
