Vücut Ölçüleri: | NPS 1, 2, 3, 4, 6, 8 / DN 25, 50, 80, 100, 150, 200 | Bağlantı Stilleri: | CL150 RF, CL300 RF, CL600 RF, NPT, CL125 FF, CL250 RF, SWE ve BWE |
---|---|---|---|
Minimum Tahliye Ayar Basıncı: | 20 psig / 1,4 bar | Maksimum Tahliye (Giriş) Basıncı: | 1050 psig / 72,4 çubuğu |
Sıcaklık Yetenekleri: | 17E68 Nitril (NBR): -20 ila 150 ° F / -29 ila 66 ° C | Sıcaklık / Yetenekler: | 17E97 Nitril (NBR): 0 ila 150 ° F / -18 ila 66 ° C |
<i>Temperature.</i> <b>Sıcaklık.</b> <i>Capabilities</i> <b>Yetenekler</b>: | 17E88 Florokarbon (FKM): 0 - 260 ° F / -18 - 127 ° C | Maksimum Diferansiyel Basınç: | 800 psid |
Kontrol aralığı: | 6 inç wc ila 1000 psig | tip: | EZR Tahliye Vanası veya Geri Basınç Regülatörü |
Vurgulamak: | LNG Geri Basınç Regülatörü,Pilot Kumandalı Pnömatik Aktüatör,Gaz Modüler Pnömatik Aktüatör |
Gaz beslemesinin kontrolünde bazı basınç düşürme ve güvenlik koruma ekipmanı seçeneklerine giriş. Birçok düzenleyici kombinasyonu ve ilgili güvenlik koruması vardır
tüm dünyada kullanılan ekipman - ve hiçbir tür tüm uygulamalara uymuyor.

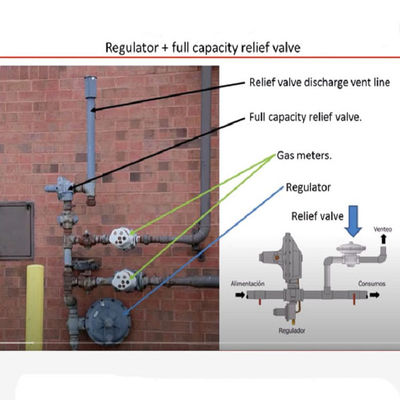

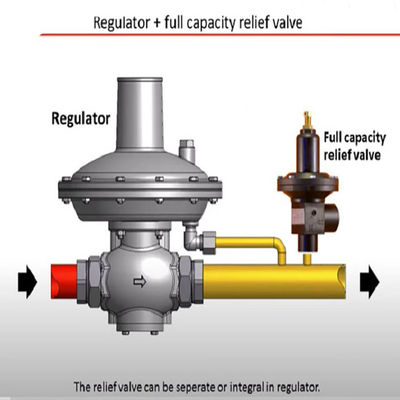

Tahliye vanasının doğru boyutlandırılması hayati önem taşır ve toplam kapasiteyi kapsamalıdır.
kurulum ve aşağıdakilere dayalı olacaktır -
V Maksimum giriş basıncı
r Tahliye basıncının minimum ayarı
r Regülatörün maksimum kapasitesi (aşağıdaki durumlarda doğru boyutta vanalar veya orifis ile)
takılı).Bu, standart üreticilerin performansındaki kapasite değildir
veri tabloları - bunlar kontrol içi akışta gösterildiği gibi /
% 5,% 10 veya% 20.Ancak tamamen geniş açık regülatör kapasitesi (doğru
delik veya valf boyutu) mümkün olan en kötü durumda tahliye valfinin boyutunu hesaplamak için
şart.

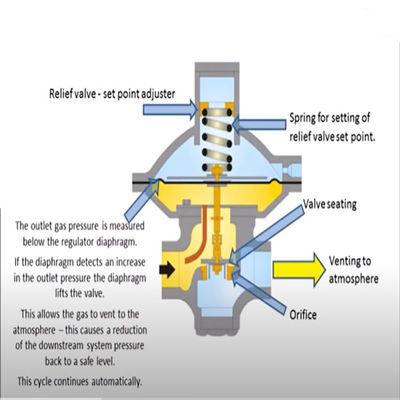

Bir tahliye vanasının açılmaya başladığı bir ayar noktası vardır.
Vananın maksimum akışı tamamen açması ve geçmesi için basınç oluşmalıdır
bir kapasiteyi geçmek için tahliye vanasının bu ayar noktasının üzerinde bir seviyeye kadar.
Bazı üreticiler kapasiteyi% 10 veya% 20 veya% 50 daha fazla verir.
tahliye vanasının ayar noktası.

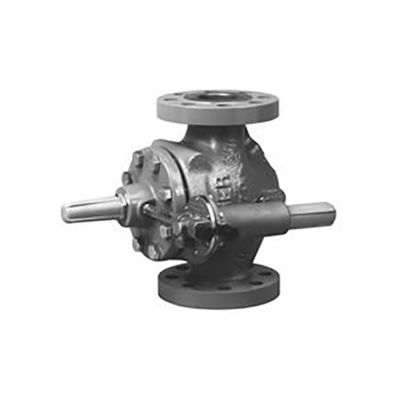

Fisher Tipi EZR pilotla çalıştırılan, basınç tahliye vanası veya geri basınç regülatörü tipik olarak şehir kapısı ve bölge istasyonlarında aşırı basınç koruması için bir tahliye vanası olarak veya bir geri basınç regülatörü olarak ticari ve endüstriyel uygulamalarda kullanılır.Kirli hizmetlerde bile sorunsuz, sessiz çalışma, sıkı kapatma ve uzun ömür sağlar.
Özellikleri
• Sessiz Çalışma — Standart kafes, sınıfının en iyisi gürültü azaltma sağlayarak EZR Serisini 6-8 dBa benzer esnek eleman regülatörlerinden daha sessiz hale getirir.
• Yüksek Kapasite — EZR Serisinin akış yolu, en sessiz çalışma ile birlikte sınıfının en iyisi kapasiteyi üretir.Fisher ™ ürünleri laboratuvarda test edilmiştir, bu nedenle yayınlanan akış kapasitesinin% 100'ü güvenle kullanılabilir.
• Uzun Ömür — Sahada kanıtlanmış dipahragm tasarımı, mukavemeti, dayanıklılığı ve hizmet ömrünü artırmak için katmanlı kumaş, yükseltilmiş bir boncuk kenarı ve kalıplanmış şekil içerir.
• Enkaz Koruması — EZR Serisi kafesin devrim niteliğindeki akış yolu, döküntülerden kaynaklanan hasarı en aza indirirken, paslanmaz çelik giriş süzgeci büyük parçacıkların diyaframa zarar vermesini önler.
• Sıkı Kapatma — Metal tapa, parçacıkları ve kalıntıları diyaframdan uzaklaştırmak için tasarlanmıştır, üstün kapatma sağlar ve bakım aralıkları arasındaki süreyi artırır.
• Seyahat Göstergesi — Hizmet içi inceleme ve sistemde sorun gidermeyi basitleştirir
• Çok yönlülük — Bir tahliye pilot sisteminden bir basınç düşürme pilot sistemine geçerek, EZR Tipi tahliye vanası veya geri basınç regülatörü kolaylıkla bir basınç düşürme regülatörü haline gelir.
• Pilotla çalıştırılan, esnek elemanlı regülatör
• Üstten girişli tasarım, kolay hat içi bakım sağlar
• Korumalı esnek eleman
• Üstten giriş, kolay hat içi bakım
