harekete geçirme: | Tek Etkili veya Çift Etkili, Yay Geri Dönüşlü veya Yaysız | Kontrol tipi: | Açık / Kapalı, Kısma, Konumlandırma |
---|---|---|---|
Çalışma sıcaklığı: | Standart Sıcaklık | Güç kaynağı: | Pnömatik |
Süreç kontrolü: | Açık / Kapalı, Kısma, Konumlandırma | Valf tipi: | Açılı Vana, Küresel Vana |
Maksimum Çalışma Basıncı (PSI): | 12 bar (174 psig) | işletme basıncı: | 2,7 bar (40 psig) ~ 12 bar (174 psig) |
İtme Yetenekleri: | Tablo 2, 5 ve 6'ya bakın | Basınç bağlantıları: | 3/4 NPT |
Vurgulamak: | 3/4 NPT Pnömatik Piston Aktüatör,Yay Geri Dönüşlü Pnömatik Aktüatör,LNG Pnömatik Aktüatör |
Gaz beslemesinin kontrolünde bazı basınç düşürme ve güvenlik koruma ekipmanı seçeneklerine giriş.

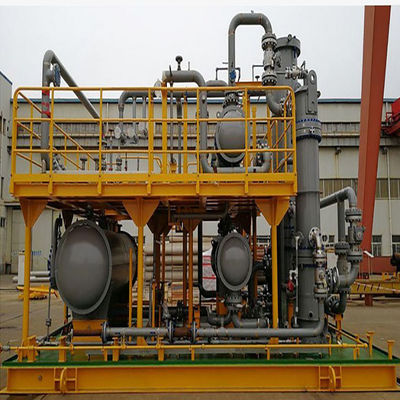

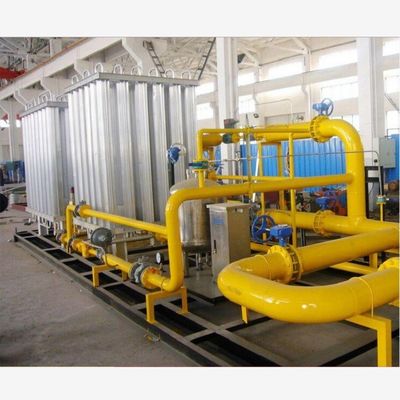

Sıvılaştırılmış doğal gaz (LNG) yaygın olarak kullanılan bir temiz enerjidir.Son yıllarda, LNG'nin piyasada yaygın olarak tanınması ve uygulanmasıyla, LNG buharlaştırma istasyonu ve dolum istasyonunda kızağa monte ekipmanların sürekli gelişimini yönlendirmektedir.
Birçok düzenleyici kombinasyonu ve ilgili güvenlik koruması vardır
tüm dünyada kullanılan ekipman - ve hiçbir tür tüm uygulamalara uymuyor.

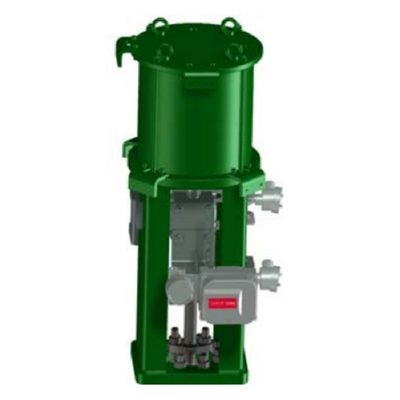

785C, çok çeşitli hareket uygulamaları için doğru, yüksek itme çıkışı sağlayan bir pistonlu aktüatördür.Bu aktüatör, tek veya çift etkili ve yay geri dönüşlü veya yaysız olabilir.785C ailesi, çeşitli Fisher kayar gövdeli kontrol valfleri ile kullanılmak üzere tasarlanmıştır.Çok çeşitli uygulama gereksinimlerini karşılamak için çeşitli konfigürasyonlarda mevcuttur.
Özellikleri
• Yüksek İtme Kapasitesi - Çift etkili yaysız için 1600 kN'ye (359.000 lbf) ve yay dönüşü için 540 kN'ye (121.000 lbf) kadar itme gücü üretilebilir.
• Geniş Uygulama Kapsamı - Standart yapılar 203 mm'ye (8 inç) kadar hareketler ve 685 mm'ye (27 inç) kadar silindir çapları sunar.Özel yapılar 610 mm'ye (24 inç) kadar hareketler sunar.610 mm'den (24 inç) büyük seyahatler için Emerson satış ofisinize danışın.
• Çift Etkili Yaysız Yapı - Pistonun her iki tarafındaki basınç, sert ve hassas konumlandırmaya neden olur.
• Tek Etkili Yay Dönüşü - Hacim tankı kullanılmadan hava kaybı durumunda tam ANSI / FCI 70-2 CL V kapatmaya izin verir.
• Düşük Sürtünme - Düşük sürtünmeli piston contaları ve akımsız nikel kaplı silindirler kayma sürtünmesini ve aşınmayı azaltır.
• Geniş Sıcaklık Aralığı - Standart yapılar -20 ila 100C (-4 ila 212F) arasında bir sıcaklık aralığı sunar, ancak daha düşük sıcaklıklar mümkündür.Düşük sıcaklık yapıları -40 ila 100C (-40 ila 212F) veya -60 ila 100C (-76 ila 212F) aralığı sunar.Yüksek sıcaklık yapıları -20 ° C ila 200 ° C (-4 ° F ila 392 ° F) aralığı sunar.
• Mekanik Arıza Modu - Yapısına bağlı olarak, dahili bir öngerilim yayı, besleme basıncı kaybı durumunda piston çubuğunu geri çekilmeye veya uzamaya zorlar.
• Manuel Devre Dışı Bırakma - İsteğe bağlı bir üstten monteli el çarkı veya yandan monteli el pompası, aktüatörü manuel olarak uzatabilir veya geri çekebilir
