Bağlantıyı kes: | ALIN KAYNAK | Malzeme: | Karbon çelik |
---|---|---|---|
Basınç Sınıfı: | ASME, PN | Kapatma Sınıfı: | Sınıf V (FCI 70-2) |
Valf ebadı: | NPS 6 / DN 150, NPS 4 / DN 100, NPS 3 | Vana Boyutu Standardı: | NPS, DN |

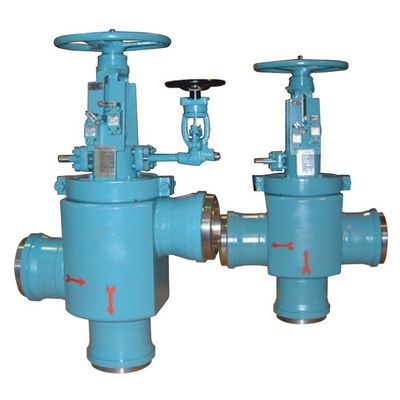

Valf tipi: | Üç Yollu Vana, Küre, Tasarlanmış Ürün | Çek valfler: | AVS 4 |
Üç yollu vanalar: | AVS 5 | Dövme Çelik: | DIN - PN 160 - 500 |
Kontrol boruları: | DIN - DN 15 | ||
Vurgulamak: | Ön Isıtıcı Koruma Pnömatik Kontrol Vanası,ASME Pnömatik Kontrol Vanası,DN150 Pnömatik Kontrol Vanası |
• Dövme çelik gövde.
• Bir dizi kaynağı ve bağlantı parçasını azaltmak için form parçalı gövde.
• Gövde ayrıca tek blok tipi olarak da mevcuttur - böylece nozül kaynak dikişlerini ortadan kaldırır.
• Daha fazla HP besleme suyu borusuna zarar vermekten kaçınmak için hızlı geçiş.
• Çeşitli çözümler aracılığıyla kapanma hızının ölçülü olduğu alternatifler.Bu daha sonra, suyun ön ısıtıcının ayırma duvarına çarpması ve zarar vermesi mümkünse veya müşteri çalışma sürelerini belirtirse gereklidir.
• İki ana vananın bir pilot vana ile aynı anda çalıştırılması.
• Ön ısıtıcıyı yalnızca basınç eşitlendikten sonra açın - çalışma vananın arkasında yapıldığından güvenliği artırır.
• Sistem ortamı çalıştırılır - ağır aktüatör yok.
• Pilot vanaların seçimi için alternatifler mevcuttur.
Hatalı bir boru sistemi olması durumunda, bu vanalar, yüksek basınçlı besleme suyunun beslemesini durdurmak ve bunu bir ısıtıcı veya bir grup ısıtıcı etrafında en kısa sürede baypas etmek için tasarlanmıştır.Sistemde koruma, boru hattındaki ısıtıcıların önüne bir hızlı kapama değiştirme valfi ve bir hızlı kapama çek valfi takılarak sağlanır.Hareket gücü besleme suyu basıncıdır, böylece elektrik veya pnömatik kaynaklar kesilirse sistem arızaya karşı emniyetlidir.
Boyutlar: DN 80 - 500
Sıcaklık: 100 - 360 ° C
Gövde malzemesi: 1.0460 1.7335 1.5415 1.6368 A105 A182F12
Basınç sınıfı: PN 160 - PN 500
AV vanalarının kolay montajı için tercihen dikey konumda takılmalıdırlar.Basınç kayıpları 90 ° bantlara eşittir ve T-bağlantı parçalarıyla karşılaştırıldığında önemli ölçüde daha avantajlıdır.Ön ısıtıcı gruplarında bağlantı parçası olarak tasarlanan vana gövdeleri, besleme suyu hattının ayrı ayrı ön ısıtıcılara dağıtılmasına hizmet edebilir.
