Gövde Boyutları ve Uç Bağlantısı: | Boyutlar: NPS 2 / DN 50 | stiller: | Bağlantılar: NPT, |
---|---|---|---|
Maksimum Çalışma Giriş Basıncı: | 1/4 x 3/8 inç / 6,4 x 9,5 mm: | Maksimum çıkış Basıncı: | 66 psig / 4,5 çubuğu |
Minimum Fark Basınç: | 1,5 psid / 0,10 bar d | Çıkış Basınç Aralıkları: | Dokuz aralıkta 3,5 inç |
Yaklaşık ağırlık: | 10 kg / 21 lbs | ||
Vurgulamak: | NPT Basınç Düşürücü Regülatör,Pilot Entegre Montajlı Valf Konumlandırıcı,Gövde Basıncı Düşürücü Regülatör |

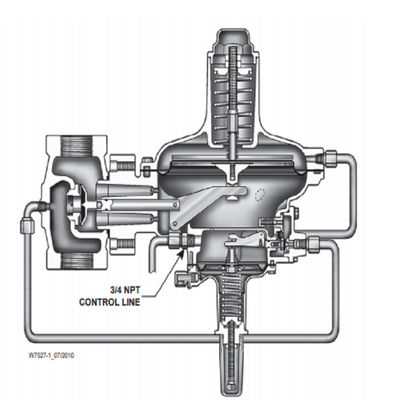

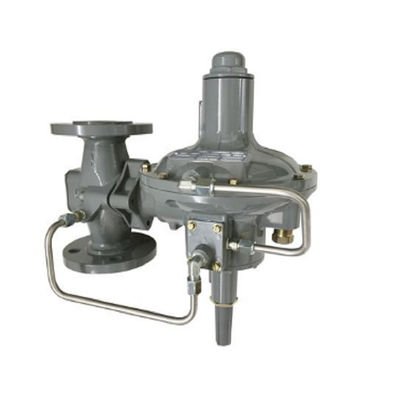

Vana için balıkçı vanası olarak aktüatör gövdesine entegre olarak monte edilmiş bir pilotlu 299H basınç düşürme regülatörü
299H Serisi yapılar için teknik özellikler aşağıda verilmiştir.Belirli bir regülatör için başlangıçta olduğu gibi bazı özellikler
Gövde Boyutları ve Uç Bağlantı | Boyutlar: NPS 1-1 / 4, NPS 1-1 / 2, NPS 2 / DN 50 |
Tarzlar | Bağlantılar: NPT, CL125 FF Flanşlı, CL250 RF flanşlı, PN 10/16 flanşlı |
Maksimum Çalışma Giriş Basıncı | 1/4 x 3/8 inç / 6,4 x 9,5 mm: 175 psig / 12,1 bar |
3/8 inç / 9,5 mm: 175 psig / 12,1 bar | |
Maksimum Çıkış (Gövde) Basıncı | 66 psig / 4,5 çubuğu |
Tam Strok için Minimum Diferansiyel Basınç | 1,5 psid / 0,10 bar d |
Çıkış Basınç Aralıkları | Dokuz aralıkta 3,5 inç wc ila 60 psig / 9 mbar ila 4,14 bar |
Basınç Kaydı | Dahili, Harici veya İkili Kayıt |
Yaklaşık ağırlık | 21 lbs / 10 kg |
