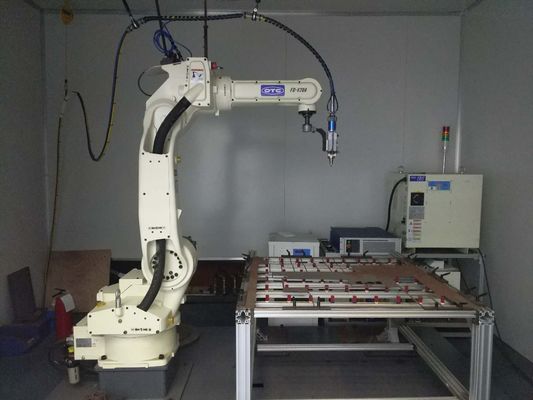

robot kaynak iş istasyonu FD-V25 ark kaynağı için 6 eksenli robot, OTC için malzeme taşıma otomatik kaynak robotu

Temel bilgi
Marka adı: OTC
Model numarası: FD-V25
Min sipariş miktarı: 1
Fiyat: negatiation
Ambalaj bilgileri: robot kaynak iş istasyonu FD-V25 ark kaynağı için 6-eksenli robot, OTC için malzeme işleme otomatik
Teslim süresi: 4-12 hafta
Ödeme koşulları: L/c, T/T, Western Union
Yetenek temini: 50
Ürün adı: robot kaynak iş istasyonu FD-V25 Ark kaynağı için 6 eksenli robot, OTC için malzeme işleme otomatik model: FD-V25
kullanım: Kaynak için tip: Endüstriyel Robot kolu
Reach: 1,71 milyon Taşıma kapasitesi: 25kg
Konum tekrarlanabilirliği RP (mm): ± 0,003 "(± 0,07 mm) Eksen: 6
Kurulum türü: Zemin tipi kitle: <i>613 lbs.</i> <b>613 lbs.</b> <i>(278 kg)</i> <b>(278 kg)</b>
Vurgulamak:

robotik kaynak makinesi

,

cnc kaynak robotu

robot kaynak iş istasyonu FD-V25 Ark kaynağı için 6 eksenli robot, OTC için malzeme işleme otomatik kaynak robotu


Ürün Açıklaması


Şartname Değer
Eksen Sayısı 6
Maksimum Yük Kapasitesi 55 lbs.(25 kg)
Konumsal Tekrarlanabilirlik ± 0,003 "(± 0,07 mm) (Not 1)
Yatay Erişim 67,32 "(1710 mm)
Dikey Erişim 117,28 "(2979 mm)
Sürücü Kapasitesi 5600 W
Çalışma Aralığı, Kol, J1 (Rotasyon) ± 170 ° (± 50 °) (Not 2)
Çalışma Aralığı, Kol, J2 (Alt Kol) -155 ° ile +100 °
Çalışma Aralığı, Kol, J3 (Üst Kol) -170 ° ila + 260 ° (Not 4)
Çalışma Aralığı, Bilek, J4 (Salıncak) ± 180 °
Çalışma Aralığı, Bilek, J5 (Bükme) -50 ° ile + 230 °
Çalışma Aralığı, Bilek, J6 (Twist) ± 360 °
Maksimum Hız, Kol, J1 (Döndürme) 3,40 rad / sn (195 ° / sn) [3,05 rad / sn (175 ° / sn)] (Not 2)
Maksimum Hız, Kol, J2 (Alt Kol) 3,32 rad / sn (190 ° / sn)
Maksimum Hız, Kol, J3 (Üst Kol) 3,14 rad / sn (180 ° / sn)
Maksimum Hız, Bilek, J4 (Dönüş) 6,98 rad / sn (400 ° / sn)
Maksimum Hız, Bilek, J5 (Bükme) 6,98 rad / sn (400 ° / sn)
Maksimum Hız, Bilek, J6 (Bükülme) 10,47 rad / sn (600 ° / sn)
Bilek Yükü, İzin Verilen Moment, J4 (Salınım) 52,6 N⋅m
Bilek Yükü, İzin Verilen Moment, J5 (Eğilme) 52,6 N⋅m
Bilek Yükü, İzin Verilen Moment, J6 (Büküm) 24,5 N⋅m
Bilek Yükü, İzin Verilen Atalet Momenti, J4 (Dönüş) 1,09 kg⋅m²
Bilek Yükü, İzin Verilen Atalet Momenti, J5 (Eğilme) 1,09 kg⋅m²
Bilek Yükü, İzin Verilen Atalet Momenti, J6 (Bükülme) 0,24 kg⋅m²
Kol operasyonu kesit alanı 5,27 m² x 340 °
Çevre koşulları 32 ila 113ºF (0 ila 45 ° C),% 20 ~ 80 Bağıl Nem
kitle 613 lbs.(278 kg)
Üst kol taşıma kapasitesi 22 lbs.(10 kg)
Kurulum türü Zemin / Tavan / Duvar
Boya rengi Beyaz (Munsell notasyonu 10GY 9/1)



FD-V25, 6 eksenli robotumuz, daha büyük bir taşıma yükü gerektiren ark kaynağı, kesme ve malzeme işleme uygulamaları için tasarlanmıştır.Yerleşik uygulama sinyal kablosu, entegrasyonu ve kurulumu basitleştirir.

ROBOT YÖNETİCİSİ

• Bağımsız olarak mafsallı bir kol ile geniş bir çalışma aralığı sunar

• Tüm OTC DAIHEN marka kaynak güç kaynakları ile kesintisiz dijital bağlantı

• İyileştirilmiş titreşim engelleme kontrolü, düzgün robot hareketi sağlar

• Tek kaynak teknolojisi - tüm bileşenler OTC DAIHEN tarafından üretilmektedir.

• Çok yönlü tasarım, kaynak, kesme ve malzeme işleme uygulamalarını destekler

FD11 ROBOT KONTROL CİHAZI

• Windows XP tabanlı açık mimari

• Büyük bellek kapasitesi ve 40 Giriş / 40 Çıkış kontrol sinyali

• Gelişmiş PLC fonksiyonları, doğrudan Teach pendant aracılığıyla merdiven diyagramı düzenlemesine izin verir

• Ağ yetenekleri - Ethernet, DeviceNet ve PROFIBUS bağlantılarına bağlanır (ek donanım gerektirebilir)

ÖĞRETİM KOLYE

• Simge ekranları hızlı ve kolay öğretmeye yardımcı olur

• LED arkadan aydınlatmalı 65536 renkli ekrana sahip 640 × 480 VGA renkli ekran

• 3 konumlu etkinleştirme anahtarı daha fazla güvenlik sağlar

• Çoklu ekran işlevi, kullanıcının aynı anda 4 ekrana kadar görüntülemesini sağlar

• Eksiksiz kullanım kılavuzları ile ekran üzeri yardım işlevi

• Jog dial işlemli standart dokunmatik ekran
