Ürün adı: | Ucuz robotik kaynak kolu FD-B6 eksen kaynak robotu ve OTC için robot kaynak manipülatörü | model: | FD-B6 |
---|---|---|---|
kullanım: | Kaynak için | tip: | Endüstriyel Robot kolu |
Reach: | 2,24 milyon | Taşıma kapasitesi: | 100kg |
Konum tekrarlanabilirliği RP (mm): | ± 0,08 mm | Eksen: | 6 |
Kurulum türü: | Zemin tipi | ağırlık: | <i>319 lbs.</i> <b>319 lbs.</b> <i>(145 kg)</i> <b>(145 kg)</b> |
Vurgulamak: | robotik kaynak makinesi,cnc kaynak robotu |
Ucuz robotik kaynak kolu FD-B6 eksen kaynak robotu ve OTC için robot kaynak manipülatörü
Ürün Açıklaması
Şartname | Değer |
---|---|
Eksen Sayısı | 6 |
Maksimum Yük Kapasitesi | 13,2 lbs (6 kg) |
Konumsal Tekrarlanabilirlik | ± 0,08 mm |
Sürücü Kapasitesi | 3132 W |
Çalışma Aralığı, Kol, J1 (Rotasyon) | ± 170 ° (± 50 °) |
Çalışma Aralığı, Kol, J2 (Alt Kol) | -155 ° ile + 90 ° |
Çalışma Aralığı, Kol, J3 (Üst Kol) | -170 ° ile + 245 ° |
Çalışma Aralığı, Bilek, J4 (Salıncak) | ± 155 ° (+/- 170 °) |
Çalışma Aralığı, Bilek, J5 (Bükme) | -45 ° ile + 225 ° |
Çalışma Aralığı, Bilek, J6 (Twist) | ± 205 ° (+/- 360 °) |
Maksimum Hız, Kol, J1 (Döndürme) | 4,19 rad / sn (240 ° / sn) [3,32 rad / sn (190 ° / sn)] |
Maksimum Hız, Kol, J2 (Alt Kol) | 4,19 rad / sn (240 ° / sn) |
Maksimum Hız, Kol, J3 (Üst Kol) | 4,01 rad / sn (230 ° / sn) |
Maksimum Hız, Bilek, J4 (Dönüş) | 7,5 rad / sn (430 ° / sn) |
Maksimum Hız, Bilek, J5 (Bükme) | 7,50 rad / sn (430 ° / sn) |
Maksimum Hız, Bilek, J6 (Bükülme) | 11,0 rad / sn (630 ° / sn) |
Bilek Yükü, İzin Verilen Moment, J4 (Salınım) | 10,5 N⋅m |
Bilek Yükü, İzin Verilen Moment, J5 (Eğilme) | 10,5 N⋅m |
Bilek Yükü, İzin Verilen Moment, J6 (Büküm) | 5,9 N⋅m |
Bilek Yükü, İzin Verilen Atalet Momenti, J4 (Dönüş) | 0,28 kg⋅m² |
Bilek Yükü, İzin Verilen Atalet Momenti, J5 (Eğilme) | 0,28 kg⋅m² |
Bilek Yükü, İzin Verilen Atalet Momenti, J6 (Bükülme) | 0,06 kg⋅m² |
Kol operasyonu kesit alanı | 3,59 m² x 340 ° |
Çevre koşulları | (0 ila 45 ° C),% 20 ~ 80 Bağıl Nem (Yoğunlaşma yok) |
kitle | 319 lbs.(145 kg) |
Üst kol taşıma kapasitesi | 22,05 lbs.10 kg |
Kurulum türü | Zemin / Tavan / Duvar |
Boya rengi | Beyaz (Munsell notasyonu 10GY 9/1) |
FD-B6 ark kaynağı robotumuz, dar çalışma alanlarında size maksimum hareket kabiliyeti sağlayan aerodinamik, kol boyunca uzanan bir koaksiyel kablo kullanır.Bu kompakt tasarım, dar alanlarda veya karmaşık fikstürlerde kaynak yapmayı kolaylaştırır.
FD-B6'nın aerodinamik koaksiyel kablosu tel beslemesini iyileştirerek size daha iyi genel kaynak kalitesi sağlar.
• Kol içi kablo tasarımı torç erişimini ve tel beslemesini iyileştirir
• Bağımsız olarak mafsallı bir kol ile geniş bir çalışma aralığı sunar
• Tüm OTC DAIHEN marka kaynak güç kaynakları ile kesintisiz dijital bağlantı
• İyileştirilmiş titreşim engelleme kontrolü, düzgün robot hareketi sağlar
• Dahili mekanik şok sensörü
• Tek kaynak teknolojisi - tüm bileşenler OTC DAIHEN tarafından üretilmektedir.
• Çok yönlü tasarım çoğu kaynak uygulamasını destekler
• Windows XP tabanlı açık mimari
• Büyük bellek kapasitesi ve 40 Giriş / 40 Çıkış kontrol sinyali
• Gelişmiş PLC fonksiyonları, doğrudan Teach pendant aracılığıyla merdiven diyagramı düzenlemesine izin verir
• Ağ yetenekleri - Ethernet, DeviceNet ve PROFIBUS bağlantılarına bağlanır (ek donanım gerektirebilir)
• Yüksek nem ve yüksek sıcaklık gibi zorlu koşullar için Geliştirilmiş Teknik Özellikler
• Simge ekranları hızlı ve kolay öğretmeye yardımcı olur
• LED arkadan aydınlatmalı 65536 renkli ekrana sahip 640 × 480 VGA renkli ekran
• 3 konumlu etkinleştirme anahtarı daha fazla güvenlik sağlar
• Çoklu ekran işlevi, kullanıcının aynı anda 4 ekrana kadar görüntülemesini sağlar
• Eksiksiz kullanım kılavuzları ile ekran üzeri yardım işlevi
• Jog dial işlemli standart dokunmatik ekran

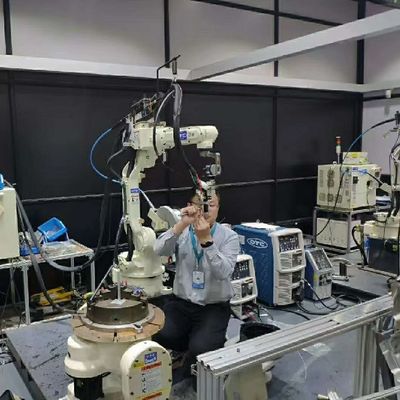

Ürün resmi
